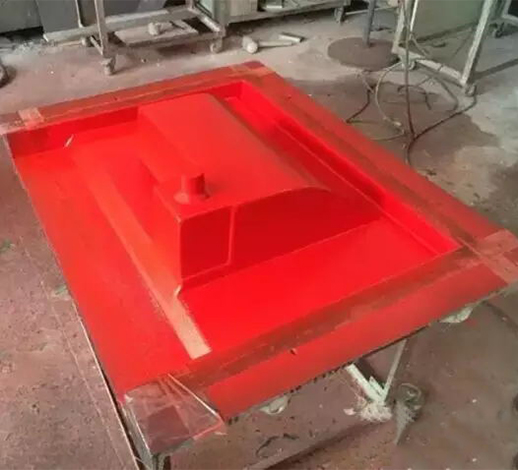

1.胶衣在阳光下暴晒或受热,受潮迅速变黄和不平坦:
在模具上留有苯乙烯或蜡,这些在生产过程中已转到了胶衣上面,遇到这种问题,首先要定期清洗模具,不用苯乙烯或用过的脏的回收的溶剂来清洗模具。
2.若胶衣固化不充分:
1.固化剂选用不当导致胶衣固化不充分。要先检查固化剂及其使用量。只能用可用于此环境的固化剂才行,并选用合适的固化剂用量。固化剂添加量维持在1.0%~1.2%,一定不能超过1.5%,固化剂添加量过多也是导致胶衣局部黄变的原因之一。
3.对胶衣的校准不恰当或不合理。客户在胶衣中不可加入原料。溶剂,苯乙烯,抑制剂,促进剂等的添加将反面影响胶衣的固化和它的黄变抵抗力。
4.在喷涂过程中温度偏低。温度低于15°不建议胶衣喷涂作业,可能导致胶衣长久无法固化。
5.原材料置于太久。置放太久,原料可能要减缓胶化和固化过程,所以必须校准
6.苯乙烯蒸汽会抑制胶衣固化。在苯乙烯可能聚集的区域提供足够的空气循环空间
7.提早离模。引起提早离模的大多数因素也将导致不寻常的胶衣黄变,如不均匀的胶衣厚度,不联系固化,不连续的薄膜胶化和固化等。
制止和消除任何提早离模的不良因素。
3.胶衣膜厚度不均匀。避免胶衣垂流和喷涂胶衣过厚。维持认可的0.5MM~0.6mm的湿厚度胶衣薄膜范围。
4.用碱性清洁剂清洗成品。不能使用任何强碱清洁剂如氨水或其它PH值大于9的清洁剂来清洗胶衣表面。使用这些清洁剂胶衣会黄变。
5.胶衣只向一个方向喷涂一次。应向多方面喷涂,建议采用十字交叉3次喷涂
6.雾化不充分。调整喷枪,胶衣必须被雾化成细小的颗粒.
胶衣局部黄变的故障排除:1.颜料糊分散不均且质量差,色浆的载体树脂质量差 2.胶衣的集体2树脂的耐候性,耐腐性差,苯乙烯寒量高。3.胶衣厚薄不均,胶衣固化不完全,就上增强层。4.胶衣太厚,凝胶时间长,树脂与颜料分离。
胶衣树脂,山川复合材料16年玻璃钢原材料供货经历。青岛最大的玻璃钢原材料供货商。如果您需求了解系列产品,请点击联络咱们的在线客服或致电:400-993-7117
